Паспорт вентиляции, техническая документация для надзорных органов

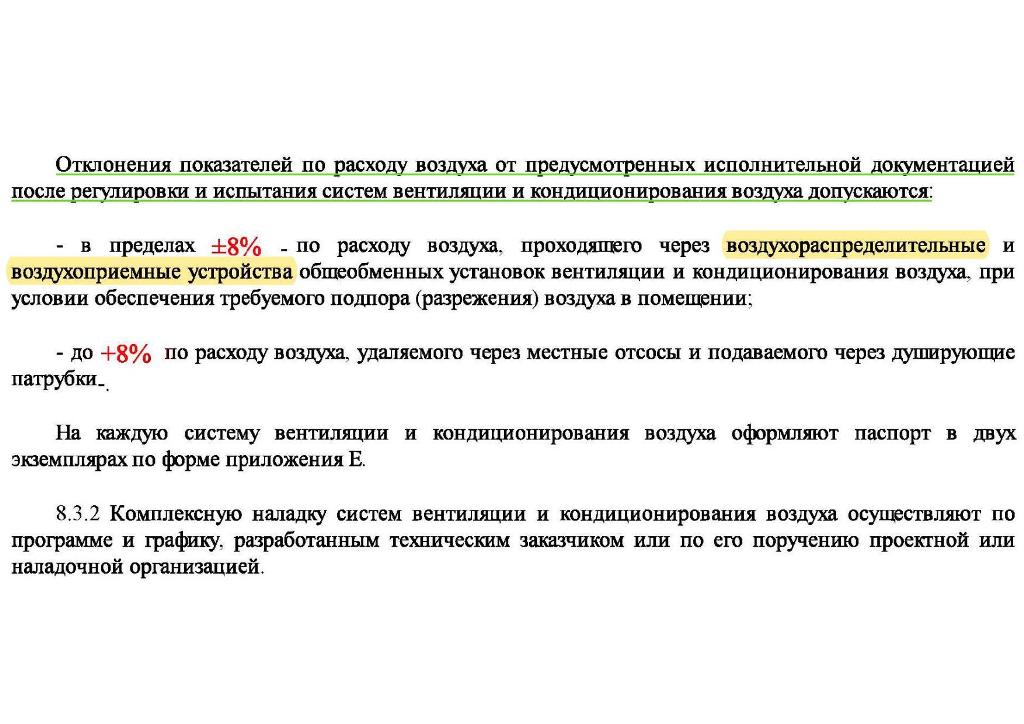

Согласно ГОСТ 12.3.018-79 невозможно исполнить СП 73.13330.2016 (СНиП 3.05.01-85) Внутренние санитарно-технические системы зданий в части: Отклонения показателей по расходу воздуха от предусмотренных исполнительной документацией после регулировки и испытания систем вентиляции и кондиционирования воздуха допускаются:
- в пределах ±8% - по расходу воздуха, проходящего через воздухораспределительные и
воздухоприемные устройства общеобменных установок вентиляции и кондиционирования воздуха.

Разберемся в понятии погрешность. В СП 73.13330.2016 (СНиП 3.05.01-85) пункт 8.3.1

1 page 1

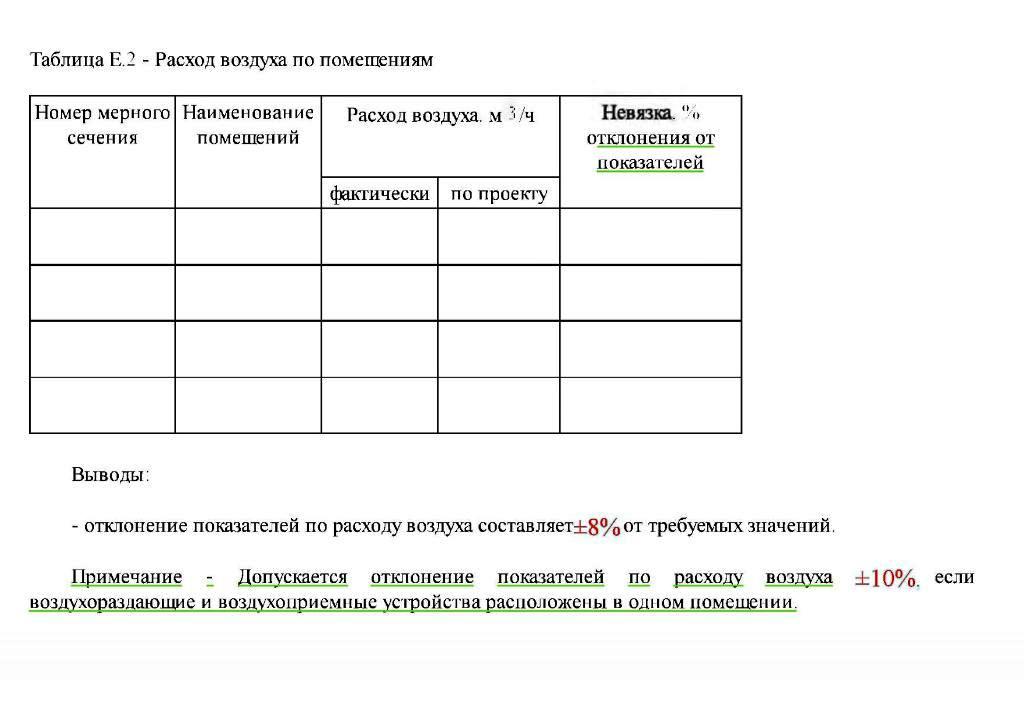

Приложение Е

2 page 1

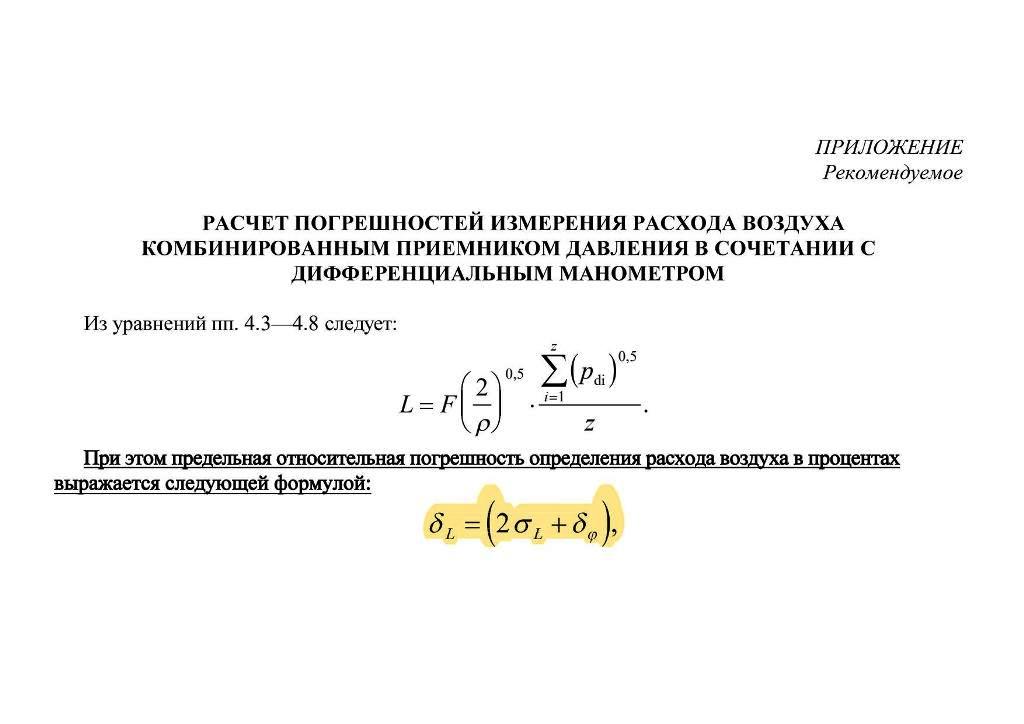

Расчёт погрешности согласно ГОСТ 12.3.018-79

3 page 1

4 page 1

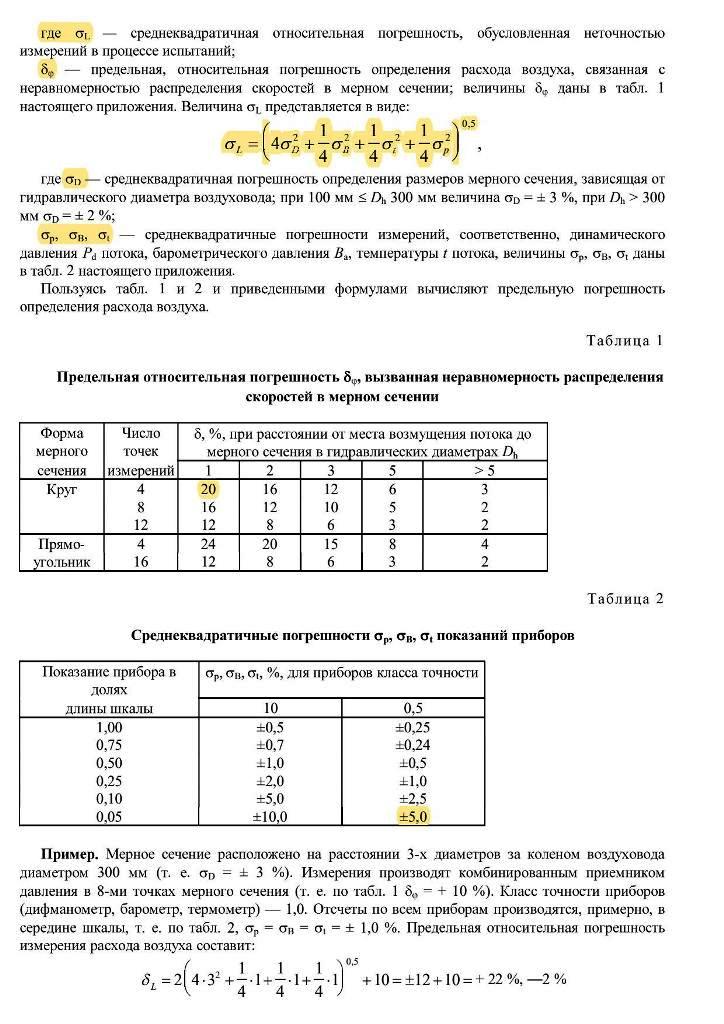

Среднеквадратичная относительная погрешность прибора ДМЦ-01М
Цена единицы наименьшего разряда индикации – 0,01 мм вод. ст.
IMG 1341 u
При 100 мм  ≤ Dh 300 мм величина ϭD= ± 3 %,
ϭL=±7,4%
При 100 мм  ≥ Dh 300 мм величина ϭD= ± 2 %
ϭL=±5,9%

Прибавляем δϕ- предельную, относительную погрешность определения расхода воздуха.
δL=(2ϭL + δϕ)
При ϭL =±5,9% минимальное значение и δϕ=±0%
Предельная относительная погрешность определения расхода воздуха в процентах для ДМЦ-01М

δL=±11,8%

НЕВЯЗКА

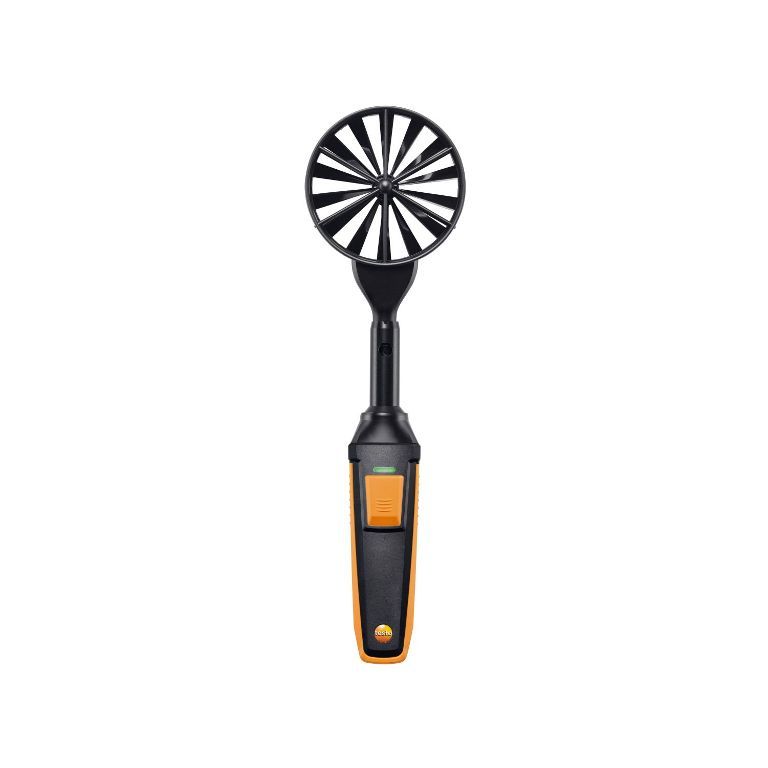

Зонд-крыльчатка (Ø 100 мм) с Bluetooth

Разрешение - 0,01 м/с

0635 9431 Vane probe 100 mm with Bluetooth incl temperature sensor master

δL=±11,8%

НЕВЯЗКА

ГОСТ 12.3.018-79 делает юридически ничтожным  СП 73.13330.2016 (СНиП 3.05.01-85), а значит и паспорта технической бумагой для надзорных органов.

Медиа

Согласно ГОСТ 12.3.018-79 невозможно исполнить СП 73.13330.2016 Таратыркин Константин
