Измерение полного, статического и динамического давления напорными трубками

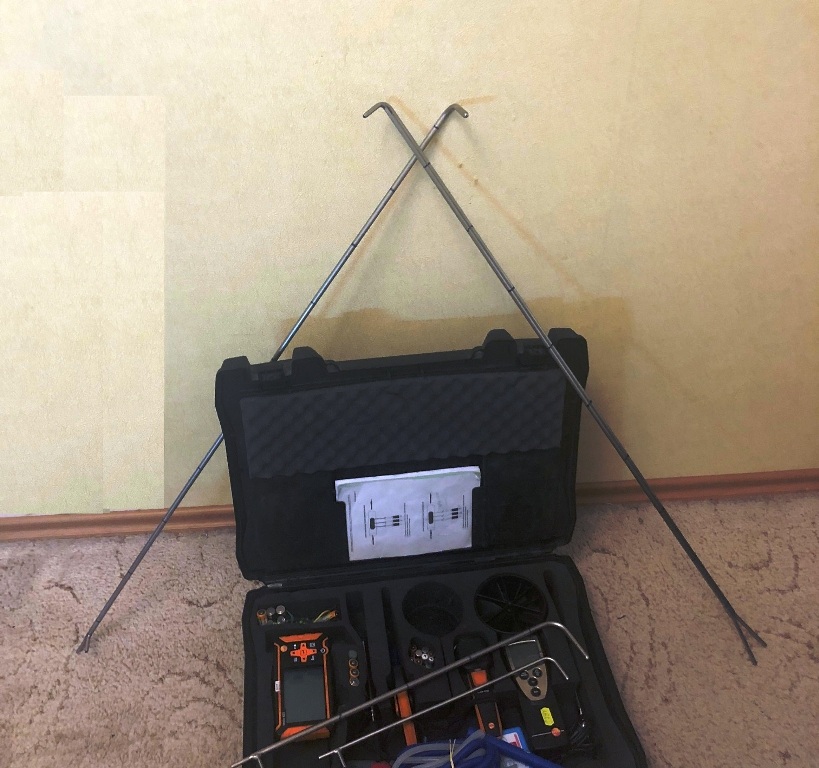

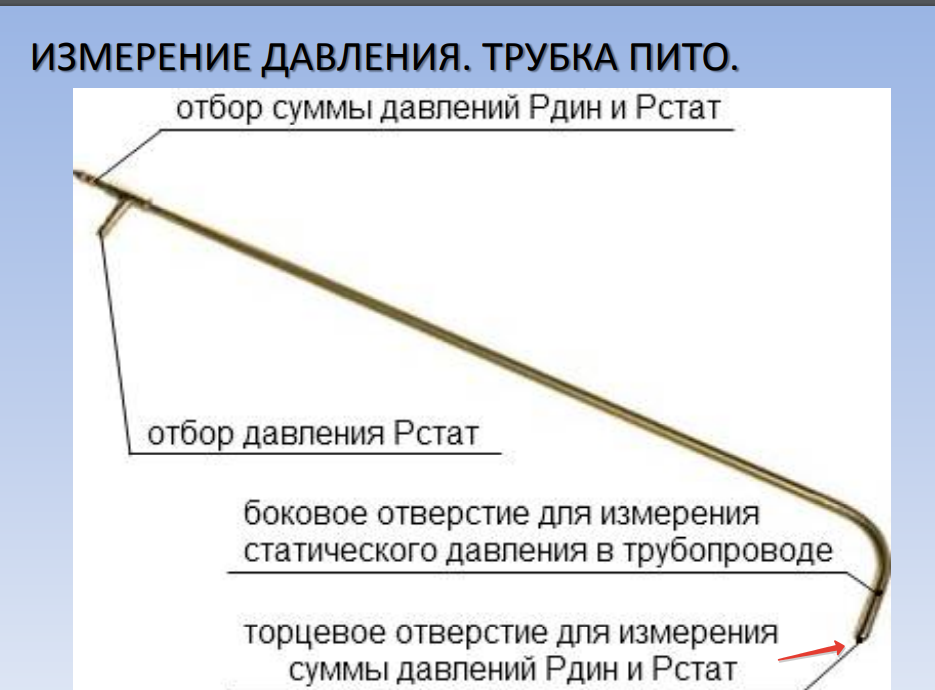

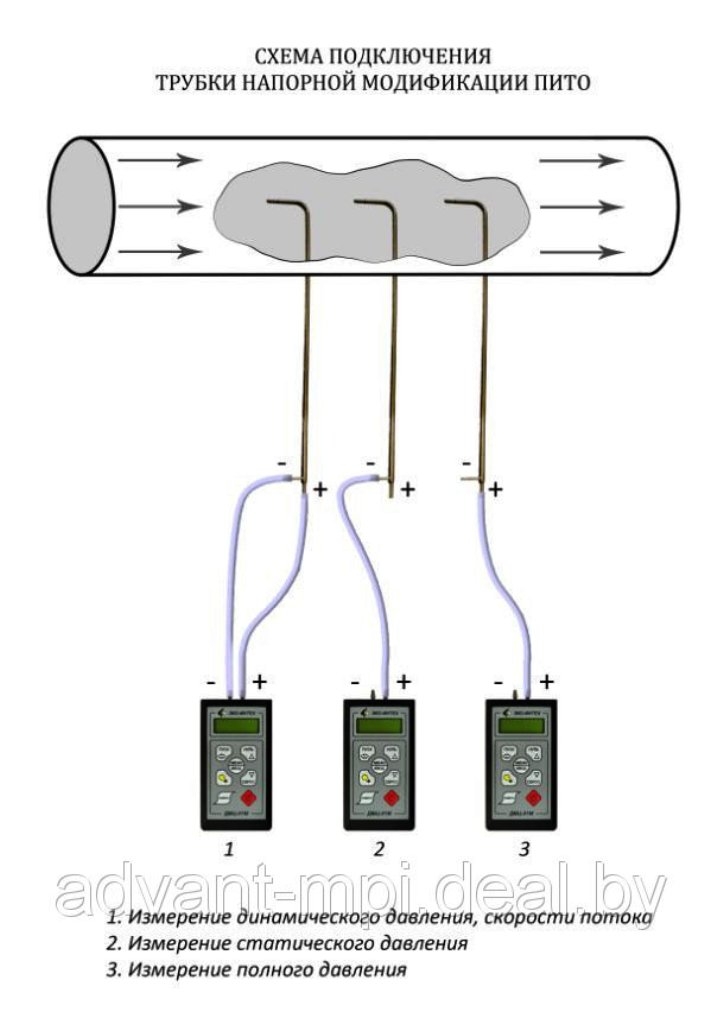

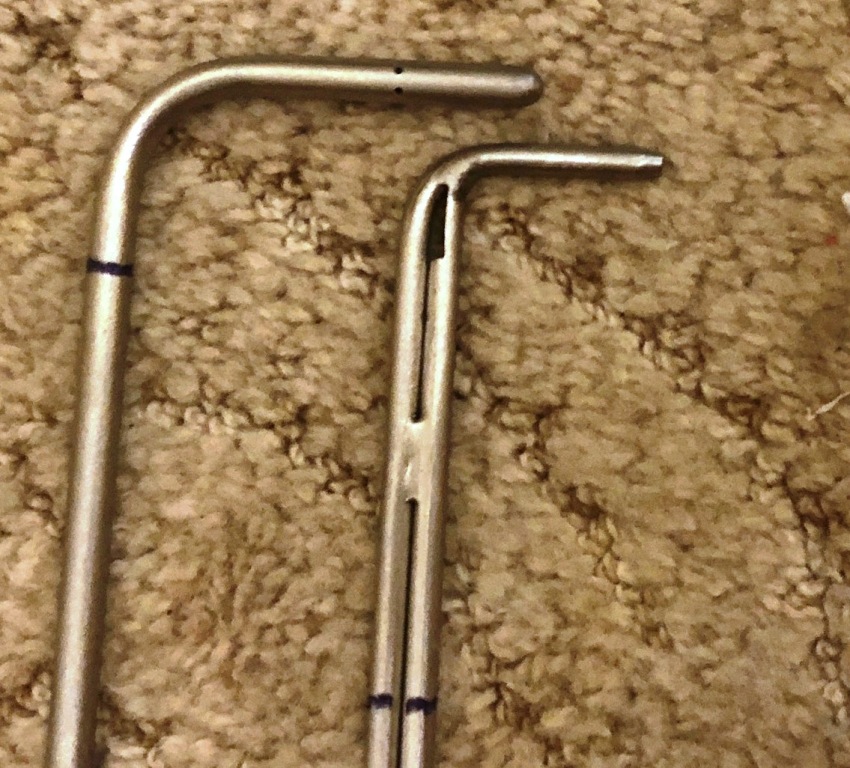

Две наиболее популярные модификации напорных трубок в России Пито-Прандля и НИИОГАЗ, внесённые в Госреестр. Напорными трубками измеряют перепад давления и скорость потока в точке, подключив прибор. На моих фотографиях  расходомер воздуха testo 420 через разноцветные трубки подключен к трубке Пито-Прандля. Два разных цвета это удобно, при перекомутации. Для наладки, обычно достаточно двух типоразмеров трубок – 1м и 0,5м. Поскольку мы занимаемся профессионально у нас значительно больше. Длина 0,2м, 03, 1,5м, 2м. У Александра Мельникова есть 0,75 м. Думаю, возможно купим. Это производственная необходимость.

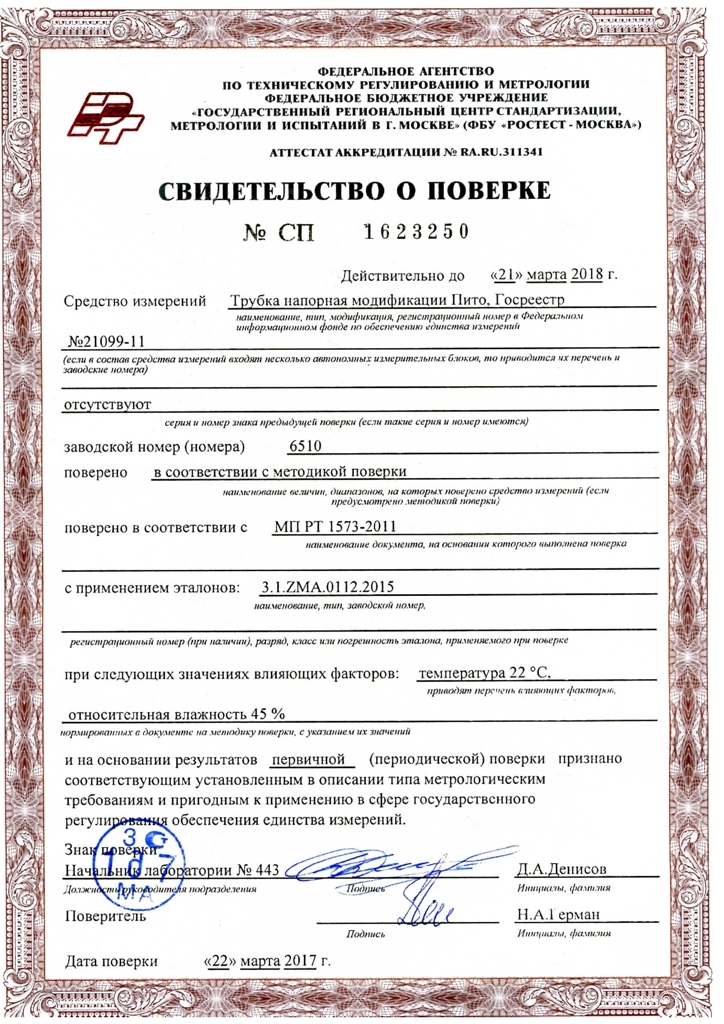

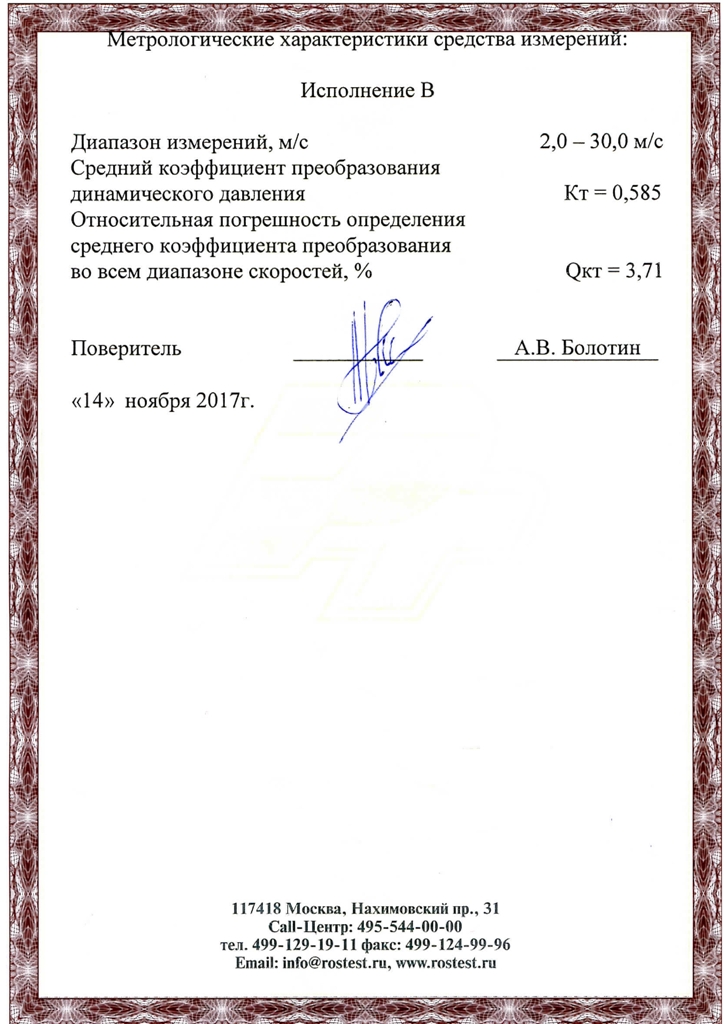

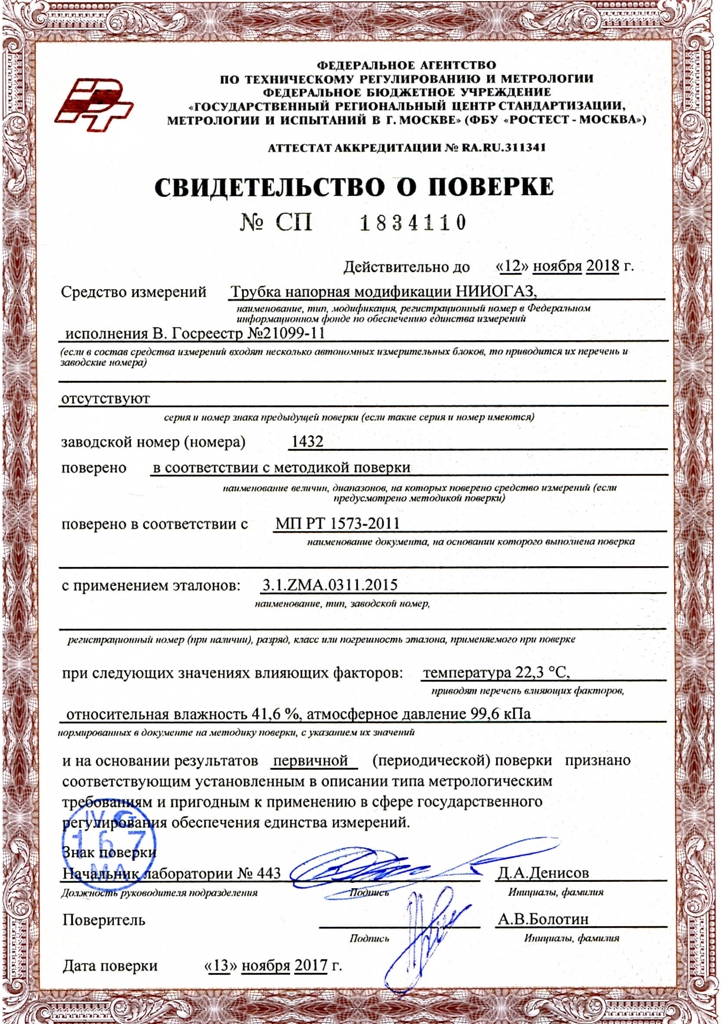

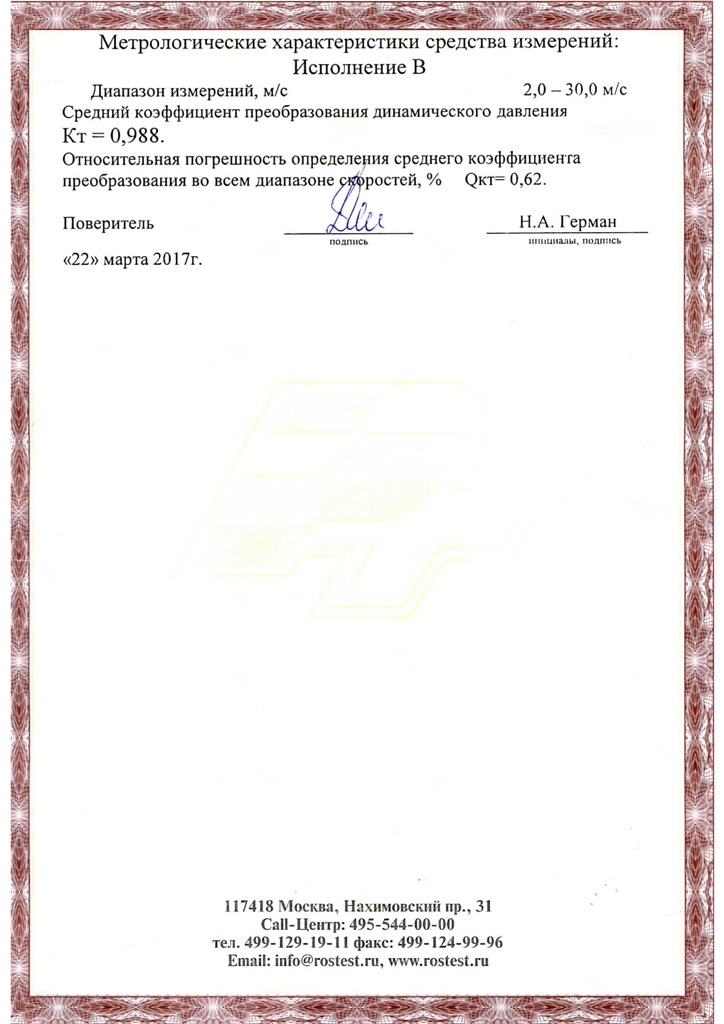

На трубках фломастером (нельзя делать засечки, трубка не пройдёт поверку) делается разметка. Всё это для воспроизводимости результатов. Средний коэффициент преобразования Пито-Прандля – 1,0, НИИОГАЗ – 0,6. Диапозон работы трубок от 2м/с до 30м/с или 60м/с в зависимости от поверки. Дальше всё есть на других сайтах смотрите.

Полное давление, развиваемое вентилятором при его испытании в сети, читайте во вложенном файле. Методическое пособие. Испытание вентиляторов. Инженера Дмитрия Давыденко
ДокументДокумент1Документ2Документ31IMG 12342IMG 12443shema pito4NIIOGAZ5 55 53IMG 4371
