Термоанемометр (анемометр термоэлектрический)

Термоанемометр (анемометр термоэлектрический)  входит в группу анемометров. У меня была мысль написать сравнение в применении термоанемометр и трубки Пито-Прадля.


Так сказать, рассказ о практике применения, термоанемометров и микроманометров. Чуть копнув в историю, решил написать о личном отношении к термоанемометрам, моей практике.


Анемометры — приборы для измерения скорости движения воздуха. По конструкции делятся на крыльчатые, в которых вращение крыльчатки под действием воздушного потока передается редуктору счетного механизма, чашечные - конструктивно отличающиеся от крыльчатого только тем, что воспринимающей частью являются четыре чашки, сидящие на концах двух взаимно перпендикулярных стерженьков, укрепленных на общей оси.

Анемометры термоэлектрические (термоанемометры), работающие на том принципе, что при охлаждении термопар потоком проходящего через специальный датчик воздуха падение электродвижущей силы в них пропорционально скорости движения потока. Датчик скорости представляет собой батарею термопар, расположенную в корпусе. Прибор предназначен для измерения малых скоростей; определение направления воздушной струи при весьма малых скоростях производится специальным датчиком направления.

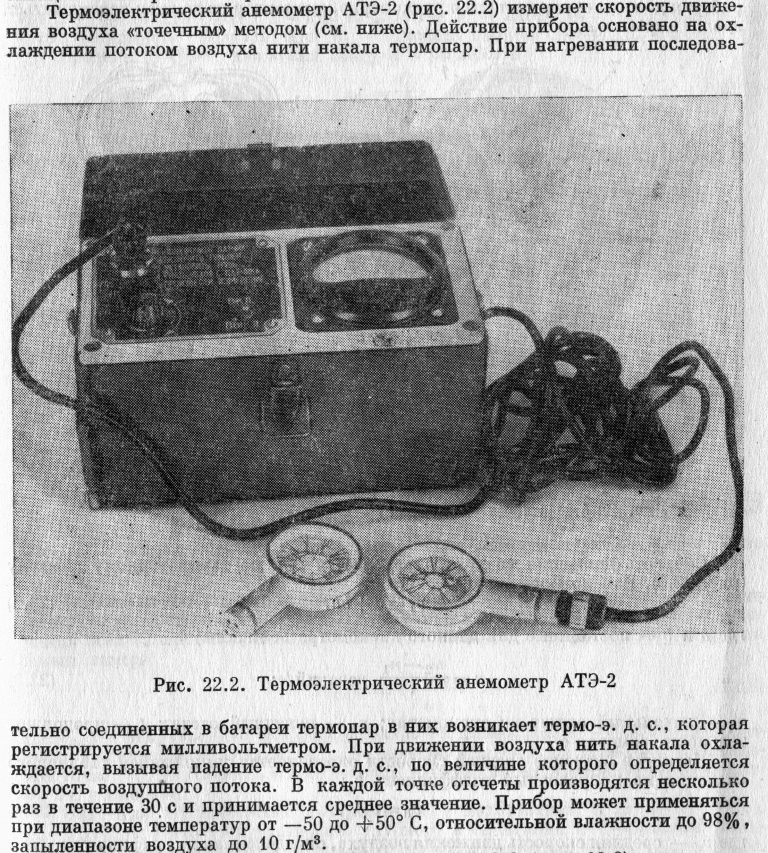

Долго искал фотографии в интернете разработаного в СССР термоэлектрического анемометра АТЭ-2,не нашел. Пришлось сканировать самому.
 сканирование0001
В своей практике столкнулся с зондом термоанемометра фирмы KIMO. Для воронок 400*400 и 600*600 используется специальная струна. Для наладчиков воронки сильно упрощают жизнь. Купил и пользовался. В процессе работы выяснилось, что есть раздвижной термоанемометр длиной  1м. Прост в работе, легко научить делать замеры, человека впервые взявшего прибор в руки. В отличии от трубки Пито-Прадля с прибором ДМЦ-01М, где необходим навык работы и постоянная практика. Прибор фирмы KIMO, определял скорость и одновременно можно определить расход воздуха, введя площадь сечения. Ниже фотографии зонт скорости воздушного потока фирмы KIMO. У него есть функция гнуться. Даёт возможность делать измерения в системах противодымной вентиляции не снимая решеток.

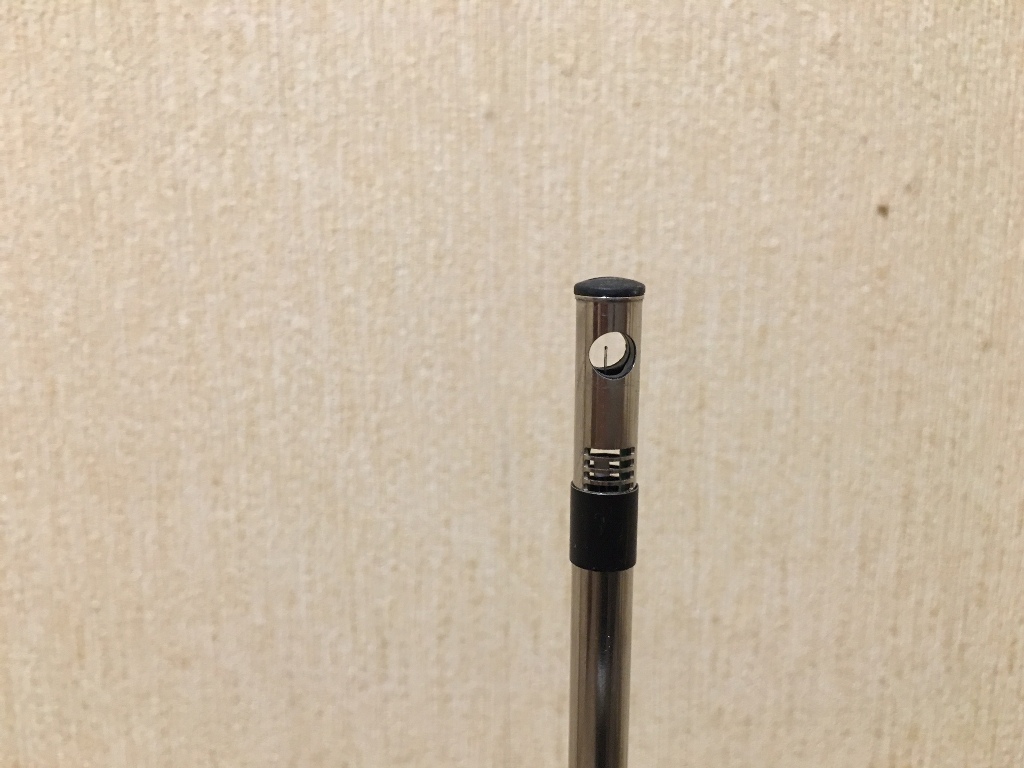

 IMG 1361

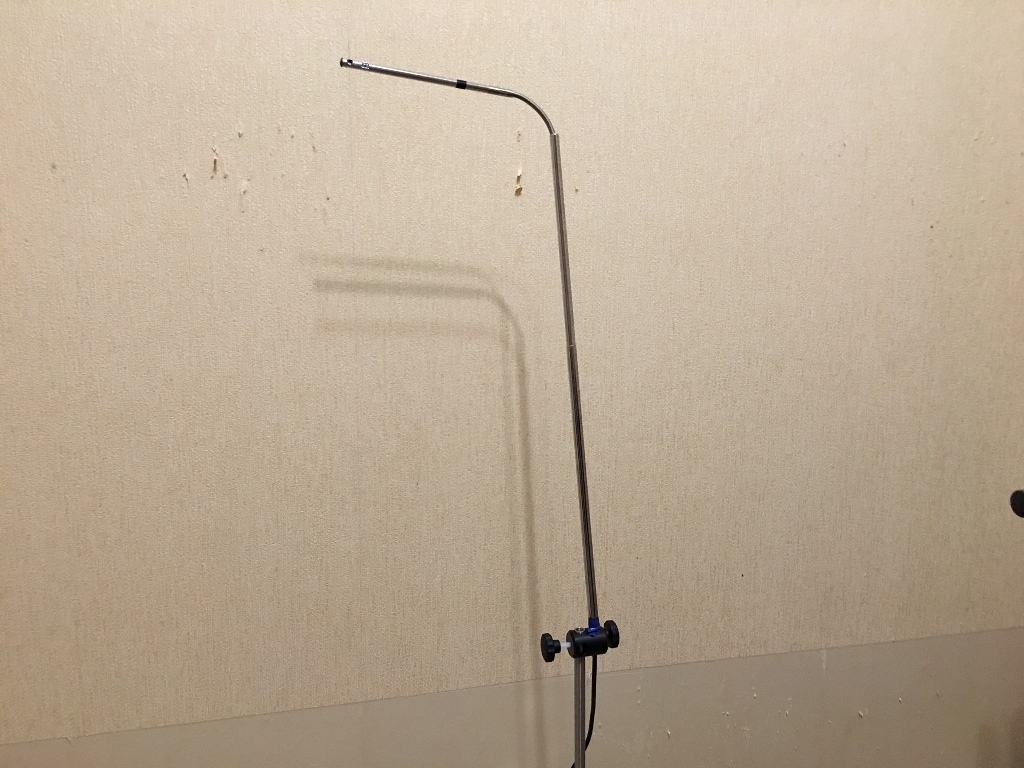

IMG 1446
В определенный момент фирма KIMO, ушла с российского рынка. Пришлось переориентироваться на немецкую фирму Testo. О чем не жалею. Зонды обогреваемая струна фирмы Testo, очень нежные в сравнении с KIMO. Зонд для определения степеней турбулентности Testo. Или точнее для определение скорости воздуха с разнонаправленным движением воздуха. Данный зонд даёт Вам все основания юридически безупречно провести, замеры воздух в рабочей зоне. У Вас будут гарантированные результаты при замере в одной точке в течении 1 минуты. Очень близкие результаты Вы получите, делая измерения обычным зондом обогреваемая струна в течении 5-10 минут в одной точке. Из практики работы. Ваши замеры будут юридически, ничтожны. Вот поэтому так дорого стоит зонд для определения степеней турбулентности Testo.

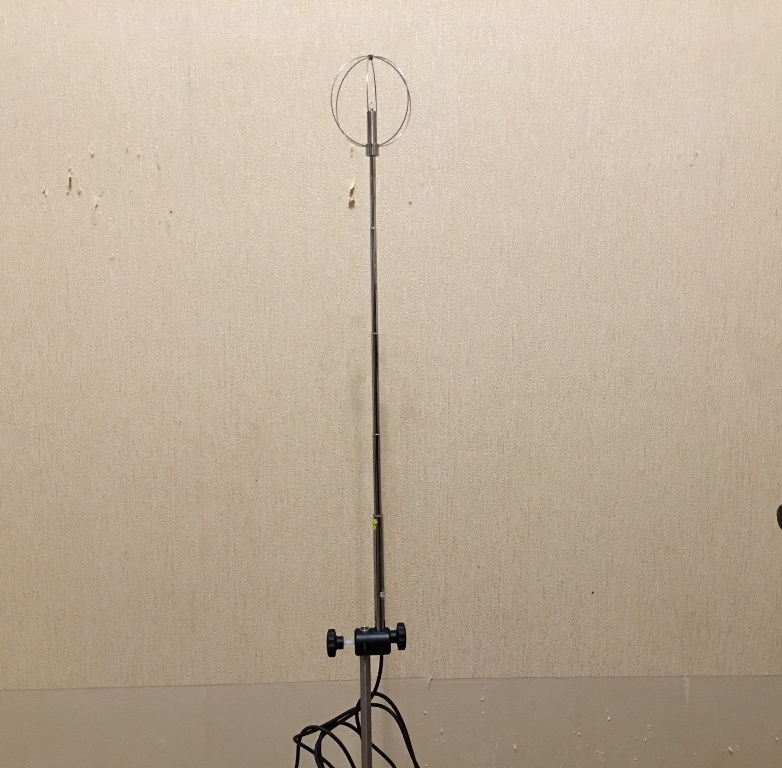

 IMG 1449

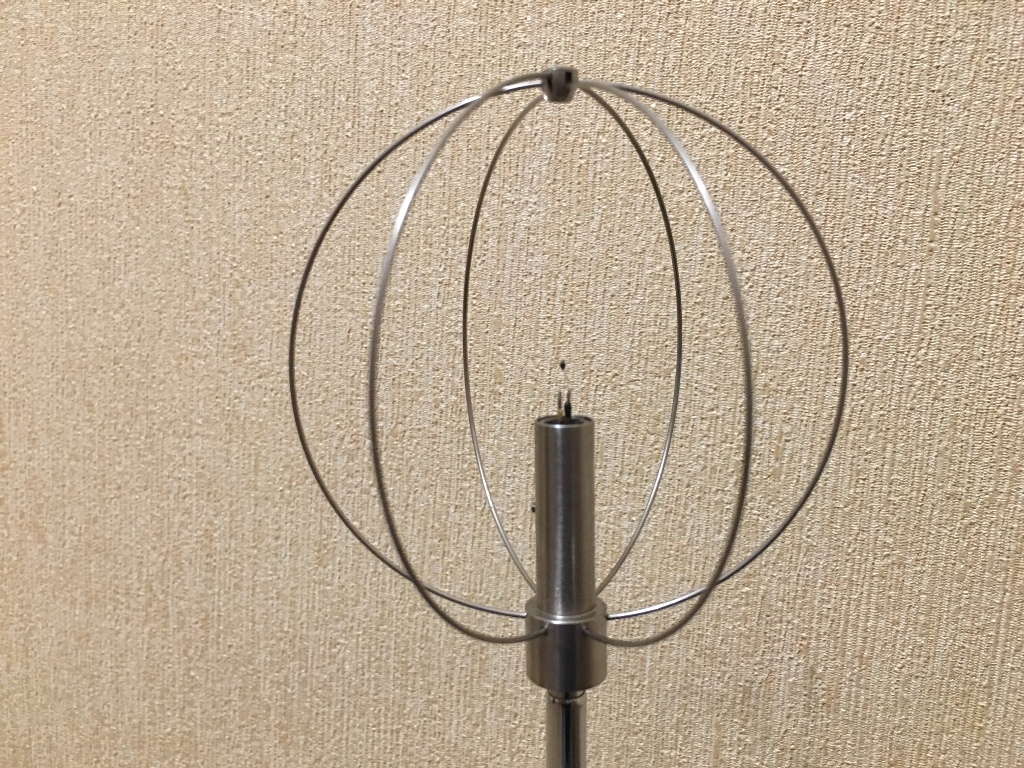

IMG 1376

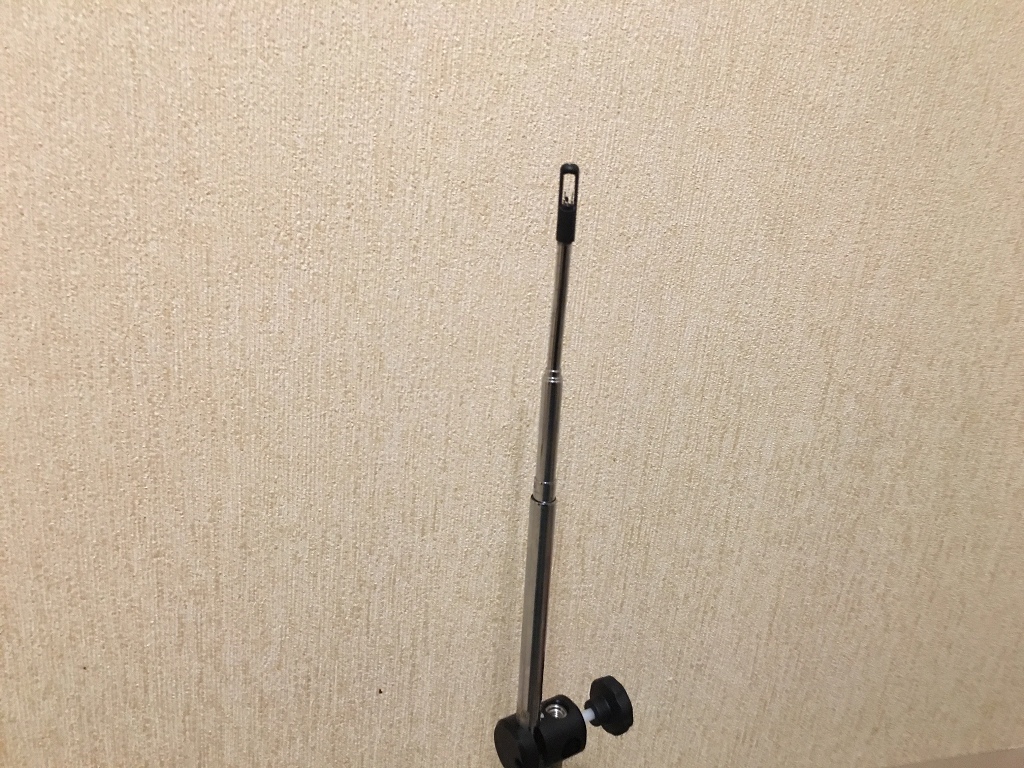

Обычный зонд для определения скорости воздушного потока
IMG 1388
